Класс точности инструмента: как выбрать подходящий для задач

• Что такое класс точности инструмента?
• Классификация точности инструментов
• Маркировка классов точности
• Примеры инструментов разных классов
• Вывод

Что такое класс точности инструмента?

Класс точности – это техническая характеристика, которая определяет допустимую погрешность инструмента при измерениях и обработке материалов. Чем выше класс, тем меньше отклонение от эталонного значения. На что влияет класс точности?

• Предел допустимой погрешности. Класс точности определяет, в каком диапазоне может находиться фактическая погрешность измерений, выполненных данным инструментом. Более высокий класс точности обеспечит результаты, которые будут ближе к истинному значению измеряемой величины.
• Надежность результатов. Использование инструмента с соответствующим классом точности повышает надежность и достоверность полученных данных. Это особенно важно в областях, где любые отклонения могут иметь критическое значение (например, в научных исследованиях, медицине, высокоточном производстве).
• Применимость в различных областях. Инструменты с высоким классом точности используются там, где необходимы очень точные измерения, а с более низким – достаточны для менее ответственных задач.
• Соответствие стандартам. В некоторых отраслях промышленности или при проведении определенных работ могут существовать нормативные требования к классу точности используемых измерительных инструментов. Их соблюдение обеспечивает качество и безопасность процессов.
• Взаимозаменяемость и совместимость. Иногда использование инструментов определенного класса точности необходимо для обеспечения взаимозаменяемости деталей или совместимости результатов измерений, полученных разными специалистами или на различных предприятиях.

Классификация точности инструментов

Классы точности различаются в зависимости от типа инструмента: измерительного, режущего, слесарного и т. д.

• Классы точности измерительных инструментов (по ГОСТ 8.401-80)

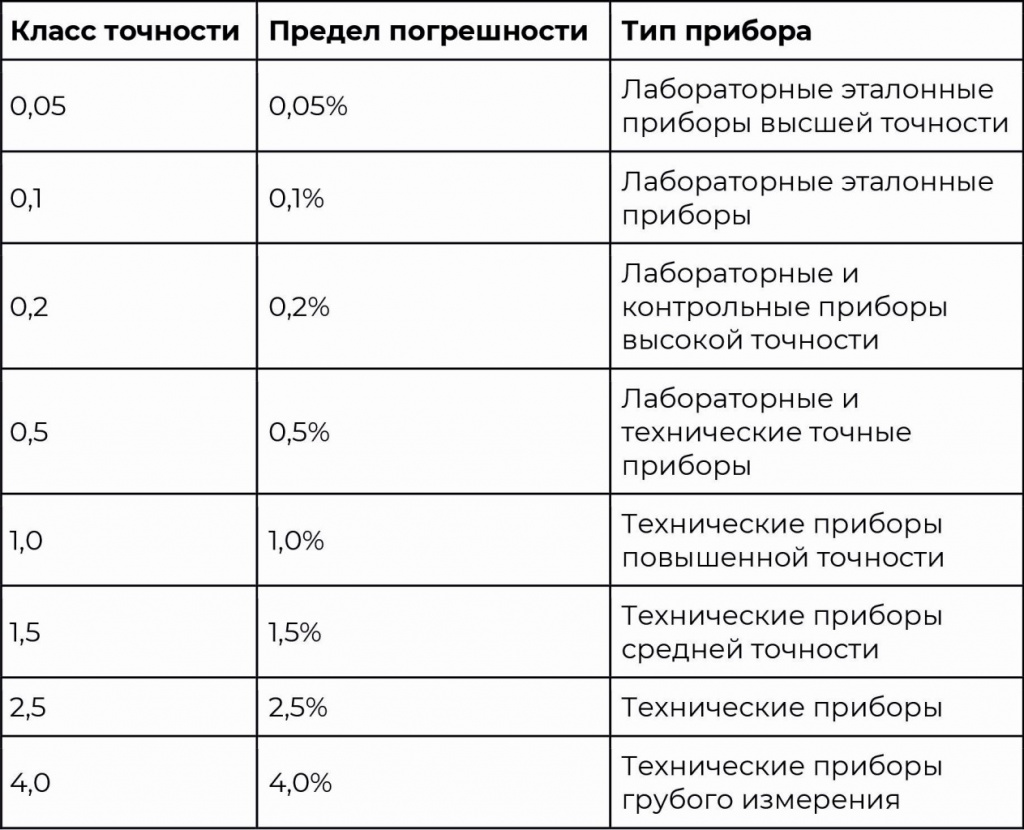

В России применяется система ГОСТ ГОСТ 8.401-80, соответственно которой классы точности присваиваются измерительным приборам во время их разработки, основываясь на результатах государственных приемочных испытаний:

• Классы точности режущего инструмента (сверла, фрезы, резцы по ГОСТ 2034-80 "Сверла спиральные. Технические условия")

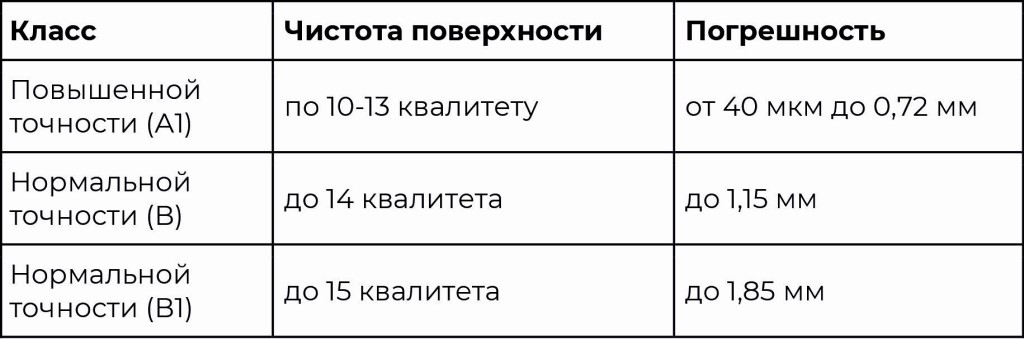

Для металлорежущего инструмента используется классификация по степени точности при сверлении:

Маркировка классов точности

Разные производители используют свои обозначения, но чаще всего встречается:

Европейская система (DIN ISO)

• H (High Precision) – высокая точность (аналог класса 1).
• M (Medium Precision) – средняя (класс 2).
• L (Low Precision) – низкая (класс 3).

Примеры инструментов разных классов

Высокоточные:

• Микрометры (ГОСТ 6507-90): обычно они выпускаются 1-го класса точности, обеспечивая измерения с точностью до 0.01 мм, а иногда и до 0.001 мм.
• Индикаторы часового типа (ИЧ): например, ИЧ-10 (с ценой деления 0.01 мм) соответствует 1-му классу точности по ГОСТ 577-68, применим для измерения отклонений от плоскостности, соосности, биения.
• Высокоточные штангенциркули (ГОСТ 166-89): определенные модели с ценой деления 0.02 мм или 0.05 мм иногда относят к 1-му классу.
• Лекальные линейки (ГОСТ 8026-92): например, лекальные линейки с углом 90° для высокоточных проверок плоскостности и прямолинейности.

Средней точности:

• Штангенциркули (ГОСТ 166-89): наиболее распространенный тип ШЦ-I с ценой деления 0.1 мм или 0.05 мм, а также ШЦ-II, ШЦ-III, часто выпускаются 2-го класса точности.
• Рейсмусы, глубиномеры, штангензубомеры: большинство этих инструментов общего назначения.
• Угольники поверочные: предназначены для проверки перпендикулярности.
• Линейки металлические (ГОСТ 427-75): некоторые измерительные линейки выпускаются 2-го класса точности для общих работ.

Низкой точности:

• Рулетки измерительные (ГОСТ 7502-98): большинство строительных и бытовых рулеток относятся ко 2-му или 3-му классу точности.
• Строительные угольники: для общей разметки.
• Строительные уровни (ватерпасы): для определения горизонтальности или вертикальности.
• Простые металлические линейки: используемые для грубой разметки.

Вывод

Выбор класса точности зависит от задач:

• Для ювелирных и авиационных работ нужны инструменты высокой точности
• В авторемонте и металлообработке подойдет средняя точность.
• В строительстве и грубых работах достаточно низкой точности.

Важно! Использование слишком точного инструмента для простых задач нецелесообразно – это увеличивает стоимость без реальной пользы.
